产品概要：
MLSYJ-XX振弦式渗压计(如下图1-1所示)又称孔隙水压力计，是一种既可监测地下水位，也可同时测量埋设点温度的压力传感器；其性能稳定，灵敏度高，体积小等，整体采用不锈钢外壳，坚固美观。主用于自动化监测，加装配套附件即可在测压管、地基钻孔等场合使用。
- 产品综述
- 技术参数
- 规格选型
一、振弦式渗压计概述：
MLSYJ-XX振弦式渗压计又称孔隙水压力计，是一种既可监测地下水位，也可同时测量埋设点温度的压力传感器；其性能稳定，灵敏度高，体积小等，整体采用不锈钢外壳，坚固美观。主用于自动化监测，加装配套附件即可在测压管、地基钻孔等场合使用。
二、振弦式渗压计原理：
振弦式渗压计主要由不锈钢护管、线圈架、承压膜、高强度钢丝等组成。振 弦式渗压计中有一个高灵敏的承压膜片，在膜上固定有一根高强度钢丝，钢丝的另外一端固定在线圈架上。使用时，膜片上压力的变化引起膜片变形，这个微小变形量可使钢弦张力发生变化从而影响钢弦的振动频率，通过测量振荡频率的变化可换算得到膜片上压力的变化。振动频率的平方正比于膜片上的压力。振弦式渗压计是由激振电路驱动传感器线圈，当激励信号的频率和钢弦的固有频率相接近时，钢弦迅速达到共振状态。当激振信号撤去后，钢弦仍以其固有频率振动一段时间。用采集仪表监测电路对振动产生的感应信号进行滤波、放大、整形后采集，通过测量感应信号脉冲周期，即可测得弦的振动频率。
三、振弦式渗压计技术参数：
规格代号 | 02 | 04 | 06 | 08 | 10 | 20 |
测量行程 MPa | 0～0.2 | 0～0.4 | 0～0.6 | 0～0.8 | 0～1.0 | 0～2.0 |
外形尺寸 | Φ32x120mm | |||||
分辨率 | ﹤0.1% F.S | |||||
线性度 | ﹤1% F.S | |||||
温度测量范围 | -30℃～+70℃ | |||||
温度测量精度 | ±0.5℃ | |||||
耐水压 | 满量程的1.2倍（MPa） | |||||
绝缘电阻 | ≥50MQ | |||||
注：参数指标也可按需求订制。
特点：
1.采用进口钢弦，温度性能稳定，使用寿命长，产品一致性好；
2.内置智能温度传感器，便于进行温度补偿，提高监测数据准确性和可靠性；
3.采用IP68，标准设计，防水性能优异；
4.使用标准水工电缆，系统更加可靠。

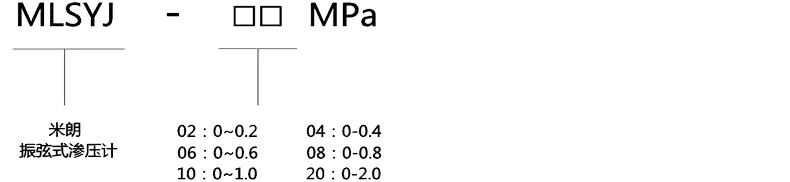

四、振弦式渗压计选型：
五、振弦式渗压计安装尺寸及接线方式：
渗压计采用两芯屏蔽电缆，若配有温度传感器，则采用四芯屏蔽电缆。
传感器线缆颜色 | 绿 | 白 | 红 | 黑 |
线序定义 | 温度+ | 温度- | 频率 | 频率 |
六、注意事项：
1.因本产品属于高精度电子测量传感器，尽可避免碰撞等现象。如有剧烈跌摔导致产品无法使用，请跟本公司售后服务部联系，请勿自行拆机。
2.因产品安装在现场，可能会遇到恶劣环境的影响。应尽量安装在避雷的环境，如有必要需对产品集成环境做好接地处理，以将雷击电流引到大地以保护设备。
3.在您使用本产品之前，请仔细阅读本指南提供的相关信息。验收产品 时请核对质检证书、合格证、说明书等资料。
4.如果仪器有故障或不同程度的损坏，请不要自行尝试修复，本公司有专业的售后团队及时为你服务，切勿自行打开设备。
