米朗KPM12J微型铰接式位移传感器在结构裂缝监测中的应用案例
裂缝是土木工程结构中最常见的病害形式之一。无论是混凝土桥梁的收缩裂缝、隧道衬砌的变形裂缝，还是建筑墙体因地基沉降产生的开裂，裂缝宽度和位移量的变化都直接反映结构的受力状态和安全水平。因此，裂缝位移监测已成为结构健康监测（SHM）中最重要的指标之一。
深圳市米朗科技有限公司的KPM12J系列微型铰接式位移传感器（俗称裂缝计、裂缝位移传感器），因其独特的结构设计和稳定可靠的性能，在裂缝监测领域获得了广泛应用。
一、KPM12J系列裂缝监测原理
KPM12J系列传感器采用电位计原理**进行位移测量。传感器内部包含碳膜电阻元件和随拉杆移动的电刷。当传感器两端固定在被测裂缝两侧时，裂缝宽度变化会带动传感器拉杆伸缩，电刷在电阻元件上滑动，输出与位移量成比例变化的直流电压信号。
传感器输出的原始电压信号可通过内置或外置的V/A变送模块，转换成标准的0-5V、0-10V或4-20mA工业信号，便于远距离传输至PLC或数据采集系统，实现对裂缝位移的实时远程监测。
二、KPM12J在裂缝监测中的核心优势
2.1 两端鱼眼铰接结构，消除安装应力
KPM12J系列最大的结构特点是两端带鱼眼万向铰接。在裂缝监测场景中，传感器需跨缝安装，而裂缝两侧可能发生平面内错动或微量旋转。传统的拉杆式位移传感器若采用刚性连接，侧向力会导致传感器损坏或测量失真。KPM12J的鱼眼铰接设计允许拉杆在±15°范围内自动摆动对中，消除了安装对中性要求，确保测量值真实反映裂缝宽度变化，同时保护传感器免受侧向力损伤。
2.2 高分辨率与高重复性
KPM12J系列采用高精度电位计元件，具备无限分辨率和优异的重复性精度，能够捕捉微米级的裂缝位移变化。这对于裂缝初期的微小扩展监测尤为关键——早期预警往往决定着后续处置的成败。
2.3 适用多种裂缝监测场景
与振弦式裂缝计、LVDT裂缝计等其他技术路线相比，KPM12J系列具有安装简便、无需复杂调零、信号直接易用等优势，适用于桥梁、隧道、大坝、建筑等各类混凝土结构裂缝的长期监测。
三、实际应用案例

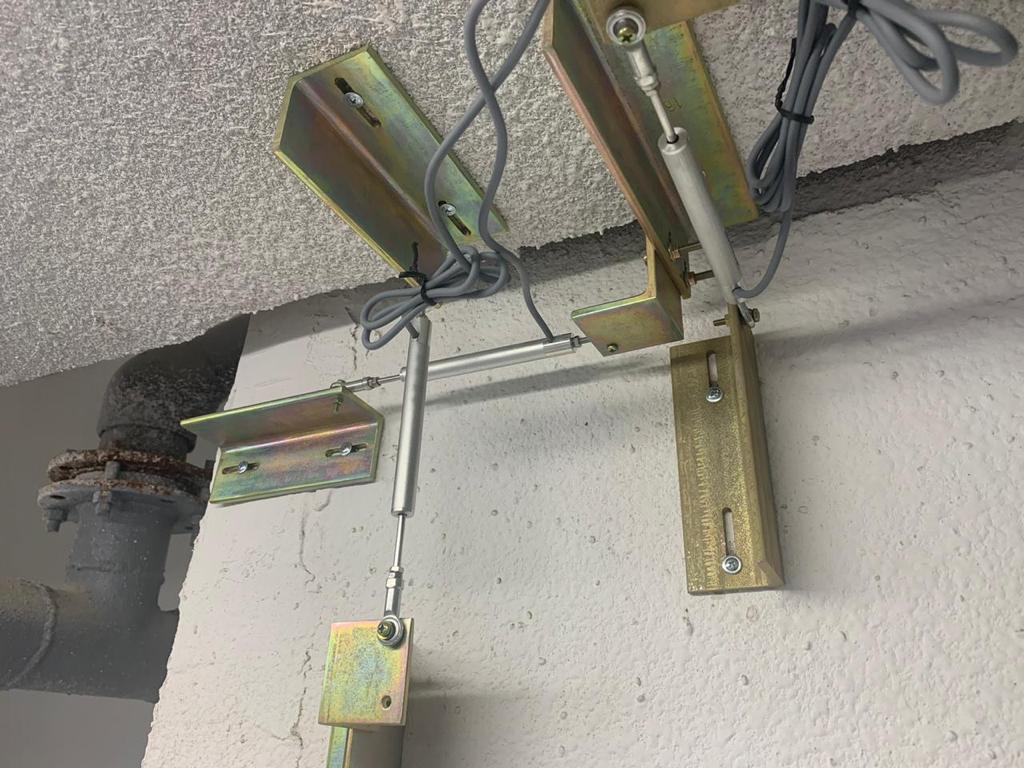

在公路桥梁裂缝监测项目中，米朗KPM12J裂缝计被安装在某预应力混凝土连续箱梁桥的腹板裂缝两侧。传感器跨缝布置，两端鱼眼铰接通过定制支架分别固定在裂缝两侧的混凝土表面。
监测数据显示，在车辆荷载作用下，裂缝宽度随温度变化呈周期性波动，幅度约0.08mm，与有限元分析结果高度吻合。该监测点持续运行12个月，传感器输出稳定，未出现因振动或温度导致的零点漂移问题，验证了KPM12J在户外长期监测环境下的可靠性。
四、总结
米朗KPM12J系列微型铰接式位移传感器凭借其电位计原理的稳定输出、两端鱼眼铰接的抗侧向力设计，以及高分辨率、高重复精度的性能优势，已成为结构裂缝监测领域可靠高效的测量工具，为工程结构安全评估提供了精准的数据支撑。
